Beschreibung

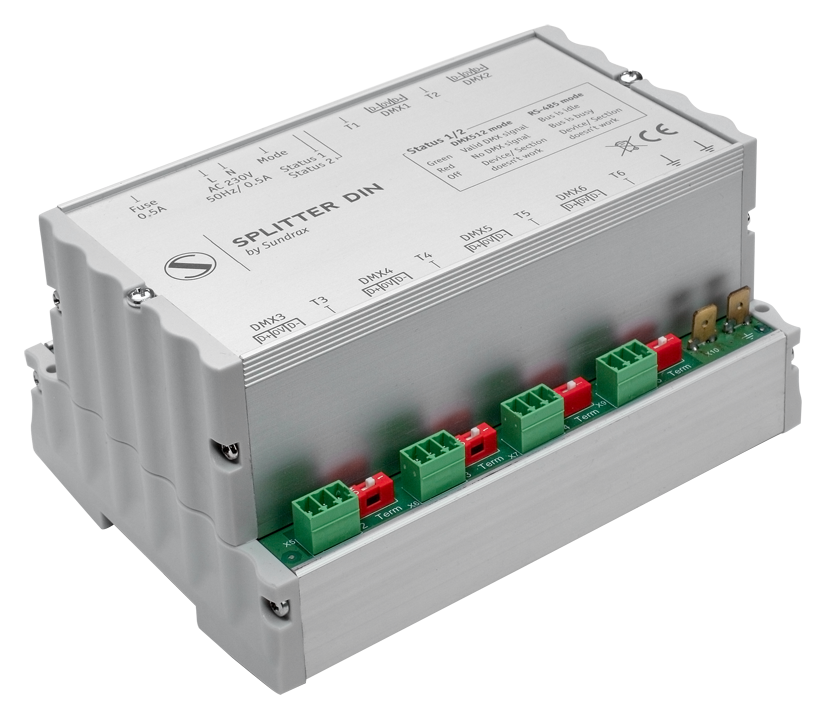

Splitter DIN DUO ist ein spezielles DIN-Schienenmontage Gerät mit 6 DMX-Ein- / Ausgängen, das als regulärer Splitter mit 1 Eingang und 5 Ausgängen sowie zwei getrennten 1-zu-2 Splittern arbeitet. Alle Eingangs- und Ausgangskanäle sind voll galvanisch getrennt. Remote Device Management (RDM) kompatibel. Das Gerät ist für den Innenbereich geeignet. Splitter werden von 100-250 V industriellen AC-Netz angetrieben, der Energieverbrauch ist kleiner als 5 Watt.

Hauptmerkmale

• Unterstützt bidirektionale Kommunikation (DMX512 und RDM)
• Einzel oder Doppel Input Modus
• Galvanische Trennung von allen Ports



Technische Daten

DMX input ports:	1 or 2
DMX output ports:	5 or 4
DMX Anschlüsse:	15EDGVC Reihenklemme
Unterstützte Protokolle:	DMX512, RDM
DMX Daten Bildwiederholfrequenz:	44 Hz
Stromversorgung:	~90-250 VAC, 50/60 Hz
Eingangsleistung (max):	5 W
Absicherung:	0.5 A
Arbeit Temperaturbereich:	-40…+70°C
IP-Bewertung:	IP 20
Abmessung, mm:	142(D) x 105(H) x 75(W)
Montage:	Schaltschrank

Produktlinie

SPDD-1-2D4D

2 DMX inputs/4 DMX outputs

Zubehör

MCA-1-DIN

DIN-Schienen-Montage-Kit
