Beschreibung

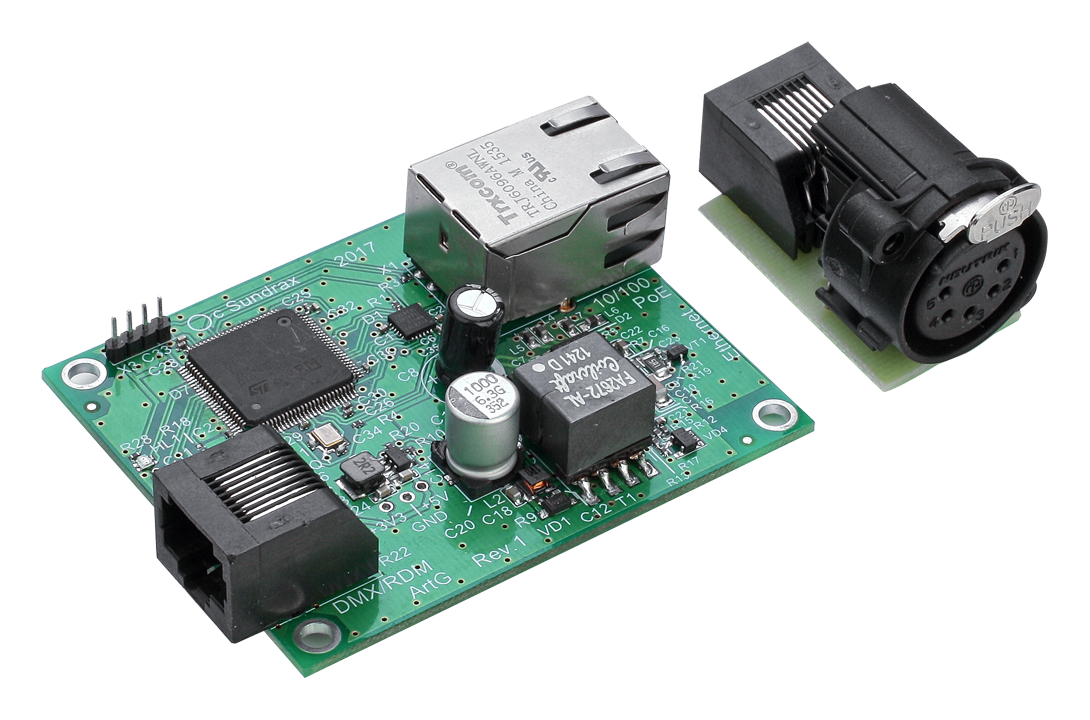

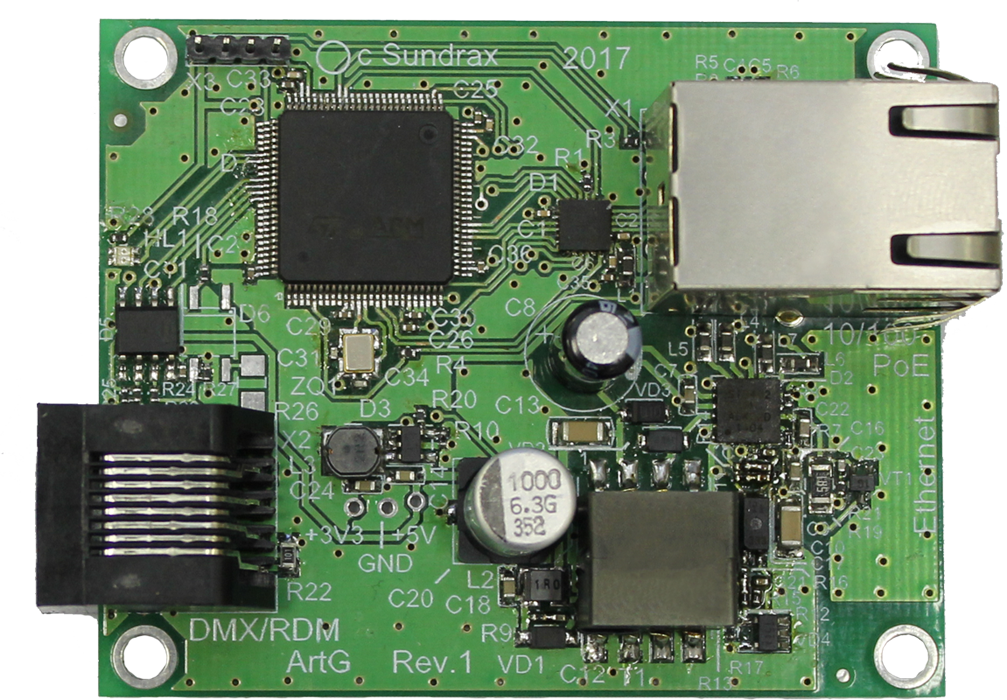

OEM-Board für die Integration in Ihre Vorrichtungen und Installationen. ArtGate Board konvertiert DMX512 in ArtNet / sACN in beide Richtungen. Verschiedene Verschmelzung Modi verfügbar: HTP, LTP, AUTO, PRIORITY, OVERLAY. Kommt mit optionalem RJ-45 zu XLR Ausgangs Adapter. Kompatibel mit jeder Hardware und Software, unterstützt ArtNet und sACN Protokolle. Die Konfiguration erfolgt über eine webbasierte Verwaltungsseite. Erhältlich als Nicht-OEM-Paket, können in Bühnenböden oder Steckdosen integriert werden.

Vorteile

• Minimale Ladezeit, schnellste Erholung nach kurzem Stromausfall
• Natürliche Wärmekonvektion, keine Ventilatoren oder Kühler, keine Entlüftungsschlitze – Voller Schutz vor Staub und Rauch erhöht die Lebensdauer des Produktes
• Maximaler Überspannungsschutz – Stromversorgung für Spannung von 100 bis 315 V optimiert
• Galvanische Isolierung
• Einfache benutzerfreundliche Web-Oberfläche
• Konfigurierbare DMX-Anschlussrichtung

Zusammenführungs Optionen

• HTP: höchste hat Vorrang
• LTP: späteste hat Vorrang
• AUTO: zuletzt geändert hat Vorrang – intelligenter Merging-Modus, der die Verfügbarkeit zur Verwaltung der Installation von zwei Konsolen gleichzeitig ermöglicht
• OVERLAY: fügt benutzerdefinierte Slots aus zwei ArtNet / sACN-Streams zusammen, vollständig über Webinterface angepasst
• PRIORITÄT: Für sCAN-Streams mit Prioritäts-Tag, wird die Konsole mit Universum zuständig sein

Anwendung

• Konvertieren Sie DMX 512 in ArtNet- und sCAN-Protokolle in beide Richtungen, um DMX-Daten über Ethernet LAN zu übertragen
• Senden Sie mehr DMX-Streams mit weniger Kabel
• Lichtsteuerung und Management durch ein Ethernet-Netzwerk
• Konvertieren von abgebildeten Videoinhalten aus der Zuordnung von Software in DMX-Streams
• Sicherstellen der Anbindung zwischen moderner Bühnenbeleuchtung und DMX-Beleuchtung
• Echtzeit-Steuerung von Videoprojektoren und Lasereinheiten, die ArtNet oder sACN von der DMX-Konsole unterstützen



Technische Daten

Type:	Transceiver
Montage:	Bühnen-equipment, Leuchten, usw.
Abmessung, mm:	67 x 15 x 53
Gewicht:	0.05 kg
Schutzart & Arbeitstemperaturen:	IP20, 0°C – +60°C
Energieversorgung:	PoE
Eingangsleistung (max):	1 W
DMX-port:	1
Ethernet port:	10/100 Base-TX
Ethernet-Anschluss:	RJ-45
DMX-Anschlüsse:	RJ-45 mit optionalem XLR (M oder F) (3-pin, 5-pin)
Unterstützte Protokolle:	ArtNet I II III IV/sACN, DMX512, RDM
LED Anzeige auf den Gehäuse:	DMX-Port-Status, Ethernet-Verbindungstatus
Konfiguration:	Web-Schnittstelle

Produktlinie

AGC-6-1DE-OEM	1 DMX input / output, 1 Ethernet port
AGC-6-2DE-OEM	2 DMX inputs / outputs, 1 Ethernet port
